通过共享储罐、母管和多点脉冲阀组织压缩空气脉冲射流，按目标区域定向吹扫。
系统定位
以压缩空气瞬间释放形成的脉冲射流，对目标区域进行定向吹扫。高共享式方案通过共享储罐、脉冲导管母管及多点脉冲阀组织吹灰点，适用于需要局部、定向脉冲作用的方案评估。
与燃气激波系统的介质和能量组织方式不同，空气炮方案使用压缩空气。是否适合具体受热面，应结合积灰性质、喷管作用方向和现场供气条件判断。
适用工况与选型边界
- 锅炉换热器管束及其他需要定向、局部脉冲吹扫的部位。
- 料仓、料斗或管道疏堵属于另一类应用，应根据物料、结构和接口单独设计。
- 不把料仓疏堵的配置和效果直接外推至高温锅炉受热面。
- 对目标区域的距离、遮挡、积灰黏结性及安装空间，应先评估可达性与适用性。
脉冲射流与共享布置
脉冲阀短时打开，储罐中的压缩空气经导管和喷管释放，形成对目标部位的冲击与扰动。喷管方向、位置以及管路配置是方案的重要组成部分。
高共享式结构将一个或多个储罐接入母管，由各点脉冲阀组织释放。它与每个点各配一只储罐的布置方式不同，但共享储罐的数量、位置和容积仍需根据实际点位及供气条件核定。
系统组成与配套
| 压缩空气供给 | 核对现场空压系统能力、供气条件及配套范围。 |
|---|---|
| 共享储罐 | 一个或多个储罐为系统服务；规格、设置位置及管理条件按项目明确。 |
| 母管与支路 | 将共享储罐与各脉冲阀连接，布局需结合距离和空间。 |
| 脉冲阀及喷管 | 在各点组织短时射流，喷口位置及方向结合目标区域确定。 |
| 控制与安装配套 | 明确运行控制、现场接口、支架及检修条件。 |
技术配置与选型资料
| 工作介质 | 压缩空气。 |
|---|---|
| 供气条件 | 需提供现场可用压力、供气能力及用气波动等原始资料。 |
| 储罐与阀门 | 储罐容积、数量、脉冲阀口径及接口按项目核定。 |
| 管路与喷管 | 母管及支路长度、管径、喷管朝向和点位需配合目标区域设计。 |
| 额定性能与运行策略 | 结合现场条件、具体型号和项目技术协议明确。 |
新建配套及改造条件
- 核对现有空压机、储罐与管路资料，明确可利用部分及新增用气配套。
- 结合喷管作用方向、目标位置、设备结构和检修空间布置点位。
- 核对炉侧连接、支架及管路安装条件，明确施工窗口与原控制系统对接范围。
- 涉及储罐等设备时，结合实际设备属性明确选型、制造、安装与使用管理的项目要求。
运行维护与交付关注点
- 关注供气状态、储罐及管路状况、脉冲阀和喷管通畅情况。
- 针对漏气、阀门动作异常、喷口堵塞或作用方向偏离等现象，结合现场检查确定原因。
- 交付资料应包含系统图、储罐与阀门清单、管路及喷管布置、维护文件和备件范围。
- 共享布局有助于集中组织系统，但不等同于无需储罐管理或无需维护。
与其他吹灰方式的区别
| 与声波方案比较 | 空气炮以定向脉冲射流作用，声波方案以声学扰动作用；应依据积灰和空间条件选择。 |
|---|---|
| 与燃气激波比较 | 空气炮使用压缩空气，燃气激波采用不同介质与发生模块；供能、配套和布置分别核定。 |
| 与普通多罐布置比较 | 本方案强调共享储罐与母管，实际部件数和安装范围以项目设计为准。 |
常见选型问题
现有压缩空气能直接使用吗？
需先核实可用供气能力、用气波动及设备配置，不能只依据“现场有空压机”就确认匹配。
一个储罐能带多少吹灰点？
需要结合储罐、阀门、管路、供气条件与运行策略计算和核定，不能仅以储罐数量确定点数。
能否用于锅炉和料仓两种场景？
可分别开展方案评估，但两种场景的作用对象与安装条件不同，不直接通用。
获取项目方案
提供锅炉或烟道图纸、积灰部位照片、运行条件、现场气源及原吹灰系统资料，便于先判断适用性，再确定配置和改造范围。

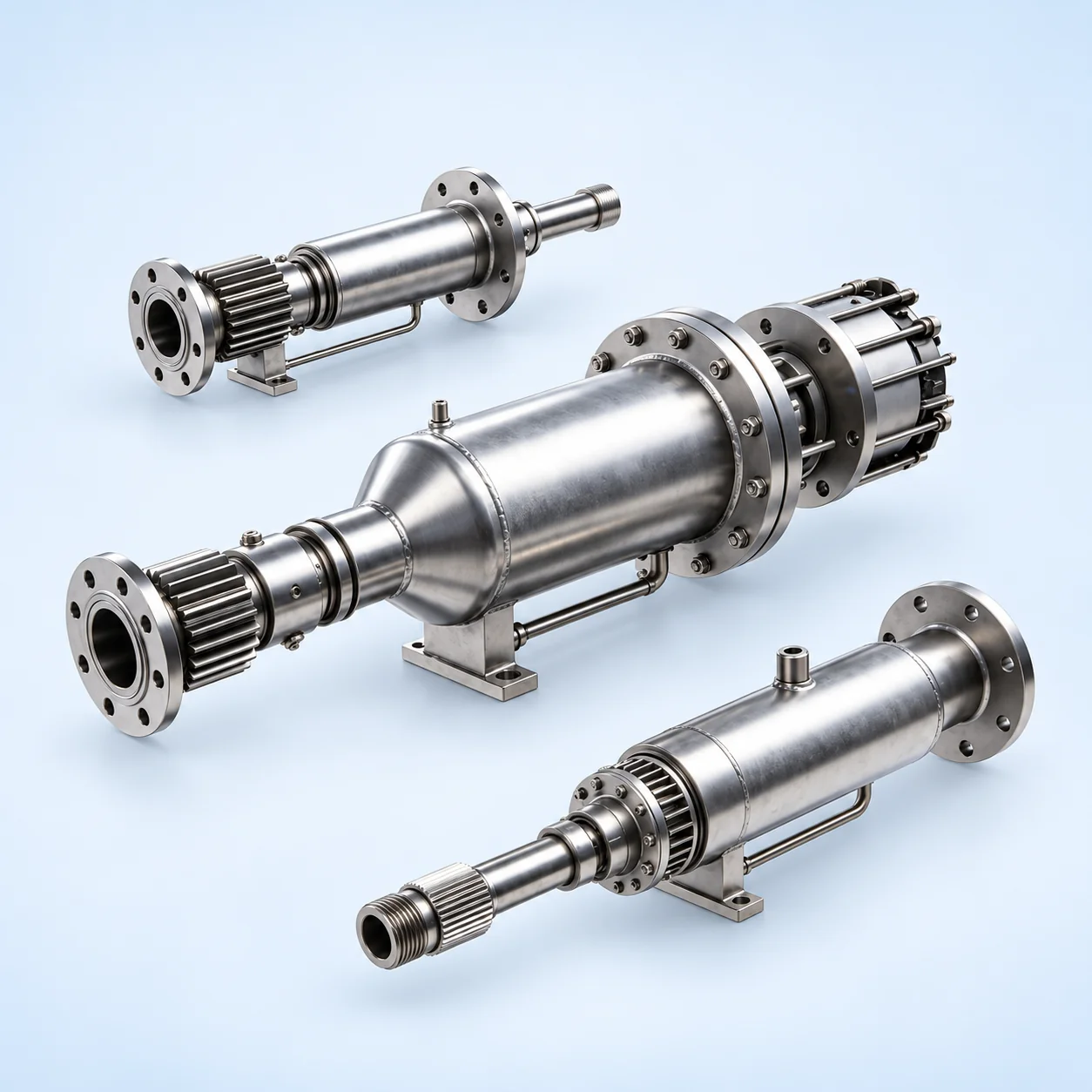

本页介绍系统原理与选型方向，具体型号、额定参数、供货范围及验收要求以项目技术协议为准。图为产品示意，不作为制造图或供货清单。
