面向工业锅炉与余热锅炉积灰治理的燃气—氧气脉冲激波系统,支持新建配套及既有吹灰系统升级。
系统定位
以可燃气体与氧气模式形成短时脉冲激波,作用于锅炉受热面及烟道积灰。高共享式方案将发生、分配与多个吹灰点组织为系统,适用于新建配套,也可用于既有吹灰系统的局部或整体升级。
选型从积灰问题出发:先了解积灰位置、灰层黏结程度、锅炉结构和可用气源,再确定脉冲发生器、共享管路、分区及吹灰点。不是仅按锅炉容量选择一台通用设备。
适用工况与选型边界
- 工业锅炉、发电锅炉及冶金余热锅炉等受热面或烟道积灰治理。
- 可围绕油页岩发电、垃圾焚烧、冶金余热利用、集中供热等行业开展方案评估。
- 对高温黏结、结焦或结构遮挡明显的部位,应结合灰样、运行记录和空间布置单独论证;页面介绍不能替代现场适用性判断。
- 天然气—氧气与液化石油气(丙烷)—氧气属于不同介质方案,应分别核定供气、设备及控制配套,不直接互换。
工作原理与共享布置
系统利用短时释放的脉冲压力波作用于积灰表面,减轻积灰附着。通过发生器、共享管路及分配装置,将所需作用组织到不同吹灰区域。
“高共享式”强调系统内发生与分配资源的组织方式。实际可以共享哪些部件、单个分区覆盖哪些点位,以及各点如何配合,应结合烟道几何、管束遮挡与工程布置确定,不能把其他项目的点数直接套用。
系统组成与配套
| 供气与稳压 | 结合现场燃气、氧气来源及辅助气源条件,明确供给边界和配套范围。 |
|---|---|
| 配气与点火模块 | 完成项目方案所需的介质组织与点火配套;具体构型按所选模式确定。 |
| 脉冲发生及分配 | 由脉冲激波发生器、共享管路和分配装置组织多点吹灰。 |
| 炉侧连接 | 结合既有接口、支架、安装方向和受热面结构布置。 |
| 控制与保护配套 | 明确运行监测、控制接口、密封保护风及项目所需联锁的供货与对接范围。 |
技术配置与选型资料
| 系统形式 | 高共享式,多吹灰点按分区组织;具体发生器和分区数量需设计。 |
|---|---|
| 可选介质方向 | 天然气—氧气、液化石油气(丙烷)—氧气等,按项目分别选定。 |
| 气源条件 | 需提供燃料种类、可用供气条件、氧气来源及辅助气源资料。 |
| 炉侧条件 | 需提供烟道截面、受热面结构、积灰部位及可用安装空间。 |
| 额定参数 | 发生器规格、工作压力、流量、接口尺寸、布点及运行策略列入项目技术协议。 |
具体额定参数按所选型号和项目设计确定。技术交流时请提供上述工况资料,便于形成对应配置表与供货边界。
既有锅炉改造条件
- 先梳理原吹灰方式、点位、管路、控制与实际故障,明确继续利用、替换或新增的部件。
- 核对炉侧开孔、接口、支撑条件和检修通道,结合停炉检修窗口安排施工范围。
- 结合现场气源和设备位置,评估管路路径、安装距离与日常检修条件。
- 涉及原控制系统时,明确独立控制或联动接口、现场信号与调试验收责任。
运行维护与交付关注点
- 按项目文件明确气源检查、点火与监测部件、分配装置和保护配套的维护范围。
- 结合运行记录排查弱炮、失效、积灰堵塞或异常气源问题,避免仅凭声音判断全部吹灰点效果。
- 交付资料应明确设备清单、布点图、接口图、使用维护文件与备件范围;运行参数按项目调试和现场要求确定。
匿名应用记录
某有色冶炼企业余热锅炉采用天然气—氧气方案升级原吹灰系统;某海外油页岩电站在水平烟道过热器区域采用液化石油气(丙烷)—氧气方案。两个项目工况与介质不同,不能合并为同一标准配置。
常见选型问题
原有吹灰点是否可以直接保留?
需要核对原接口、空间与积灰问题。有些部件可能利用,有些需要替换,先评估后形成改造清单。
能否直接承诺节能比例或产量提升?
应依据基准工况、现场数据和验收条件约定。已有项目记录不等于对其他锅炉的统一效果保证。
首次沟通需要准备什么?
优先提供受热面或烟道图、积灰照片、运行温度及负荷范围、可用气源、原设备与检修安排。
获取项目方案
提供锅炉或烟道图纸、积灰部位照片、运行条件、现场气源及原吹灰系统资料,便于先判断适用性,再确定配置和改造范围。

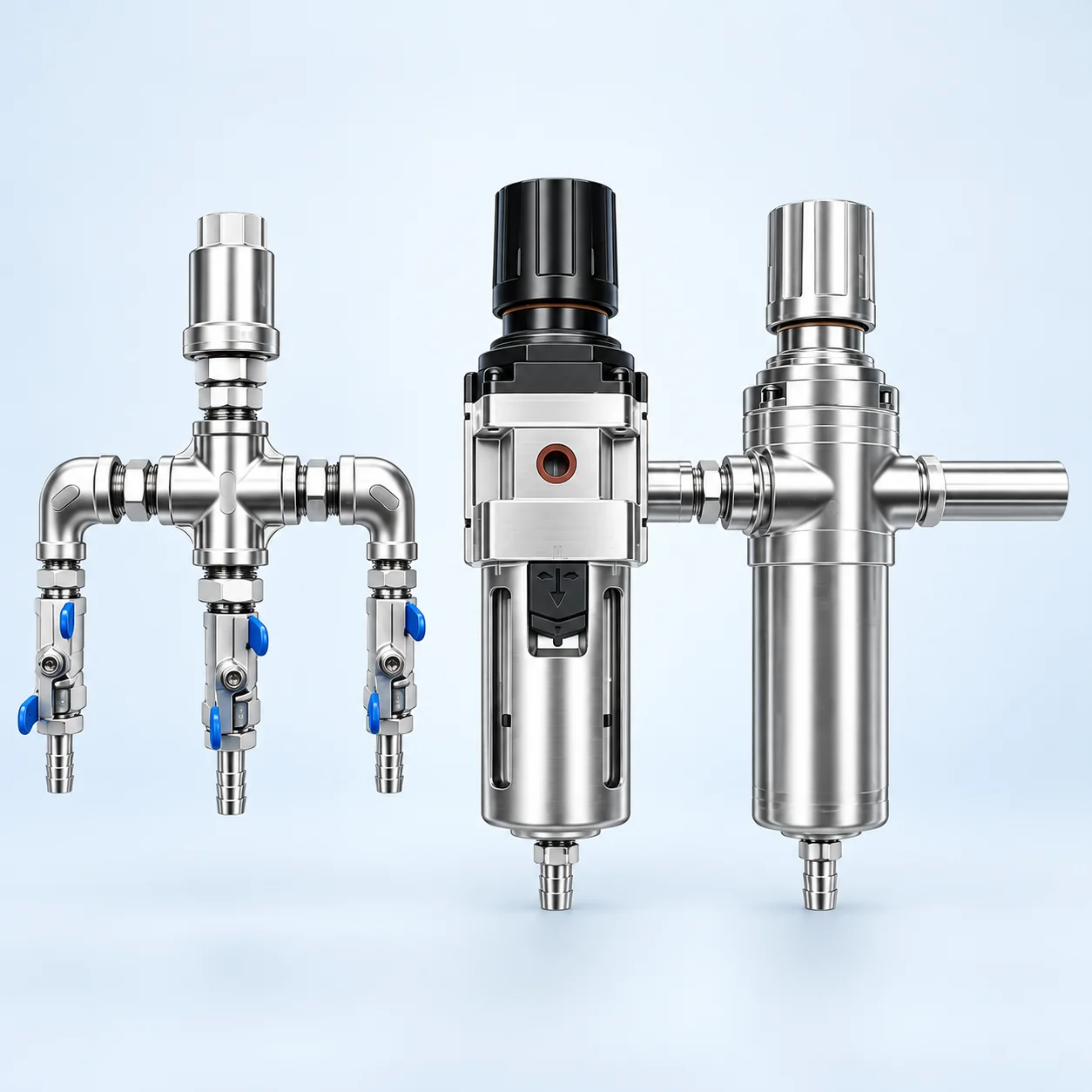

本页介绍系统原理与选型方向,具体型号、额定参数、供货范围及验收要求以项目技术协议为准。图为产品示意,不作为制造图或供货清单。
