多吹灰点共享声源，结合声波分配与密封保护风，为松散积灰等工况提供配置方案。
系统定位
以声波作用于积灰颗粒，结合烟气流动减轻积灰附着。高共享式方案通过共享声源、声波导管和分配装置服务多个吹灰点，适合从整体管网及维护条件组织声波吹灰。
方案可结合旋笛式、膜片式或共振腔等声源形式。实际声源组合应根据烟道结构、积灰特征和原设备状态确定，而非简单增加设备数量。
适用工况与选型边界
- 可对SCR脱硝催化反应器、空气预热器及其他松散积灰区域开展适用性评估。
- 可结合热电锅炉、水泥窑协同处置等多吹灰点场景组织共享声源方案。
- 对强黏结、烧结或厚硬灰层，应先核实适用性；不将声波方案概括为适合所有结焦工况。
- 空间分隔、管束遮挡及既有导管状态会影响布置，需要结合具体区域核定。
声源共享与分配原理
声波发生器形成声学扰动，通过导管与扩放装置引入目标区域。共享方案通过声波分配装置，将声源与不同吹灰点组织连接。
公司资料所述方案可让同一吹灰点连接多台或多种类型的声源。实际输出与作用条件由声源、导管、分配阀及工况共同确定，不以台数简单推算固定倍数的清灰效果。
系统组成与配套
| 声波发生器 | 结合方案选择旋笛式、膜片式、共振腔等声源。 |
|---|---|
| 声波导管及分配阀 | 组织共享声源到各吹灰点的传递与分配。 |
| 各点扩放与炉侧连接 | 结合安装接口、扩放装置和目标区域布置。 |
| 密封保护风 | 针对烟气、飞灰进入声源与导管引起的积灰、腐蚀等问题设置保护配套。 |
| 控制与供能配套 | 明确声源驱动或供气需求、分配控制及原系统对接条件。 |
技术配置与选型资料
| 声源类型与数量 | 结合区域、积灰性质和共享方式选择，不直接套用案例配置。 |
|---|---|
| 声频及声压等参数 | 按具体声源型号、方案与测量条件明确。 |
| 点位与管网 | 结合烟道尺寸、分隔结构、导管走向与分配阀布置核定。 |
| 保护风条件 | 需明确可用风源、保护部位及配套边界。 |
| 安装与检修 | 核对原法兰、支架、扩放器、导管和检修空间。 |
原系统升级与改造条件
- 核查原声源型号、失声或衰减现象、导管积灰及腐蚀情况，先判断问题再决定保留或替换。
- 整理现有吹灰点位置与导管走向，结合拟新增点位评估共享管网。
- 核对保护风条件，避免只更换声源而忽略烟气和飞灰进入导管的问题。
- 明确声源检修通道、膜片或驱动部件维护空间，以及与原控制系统的接口。
运行维护与交付关注点
- 关注声源运行状态、导管通畅、分配阀动作及保护风配套。
- 对失声、堵灰、腐蚀或膜片等部件异常，应结合设备检查与工况记录排查原因。
- 交付时明确声源配置、管网和点位图、维护文件与备件清单，不能仅以“设备发声”替代积灰治理效果验收。
匿名配置实例
公司资料记载的某水泥窑协同处置项目，采用54个声波吹灰点共享4台大功率膜片式声波发生器，各点配置声波分配阀。该记录用于说明共享组织方式，不作为所有项目的标准点数或声源比例。
常见选型问题
声波方案和激波方案怎样选择？
二者作用方式不同。应根据积灰黏结情况、结构遮挡、安装条件和可用配套进行比较，不以设备名称或单一指标直接替代选型。
原旋笛式或膜片式设备能否继续使用？
需检查原设备状态、管网匹配和保护条件，确定可利用部件与新增范围。
可以直接使用案例的声源数量吗？
不可以直接套用。点位、导管和声源匹配需要针对具体区域设计。
获取项目方案
提供锅炉或烟道图纸、积灰部位照片、运行条件、现场气源及原吹灰系统资料，便于先判断适用性，再确定配置和改造范围。

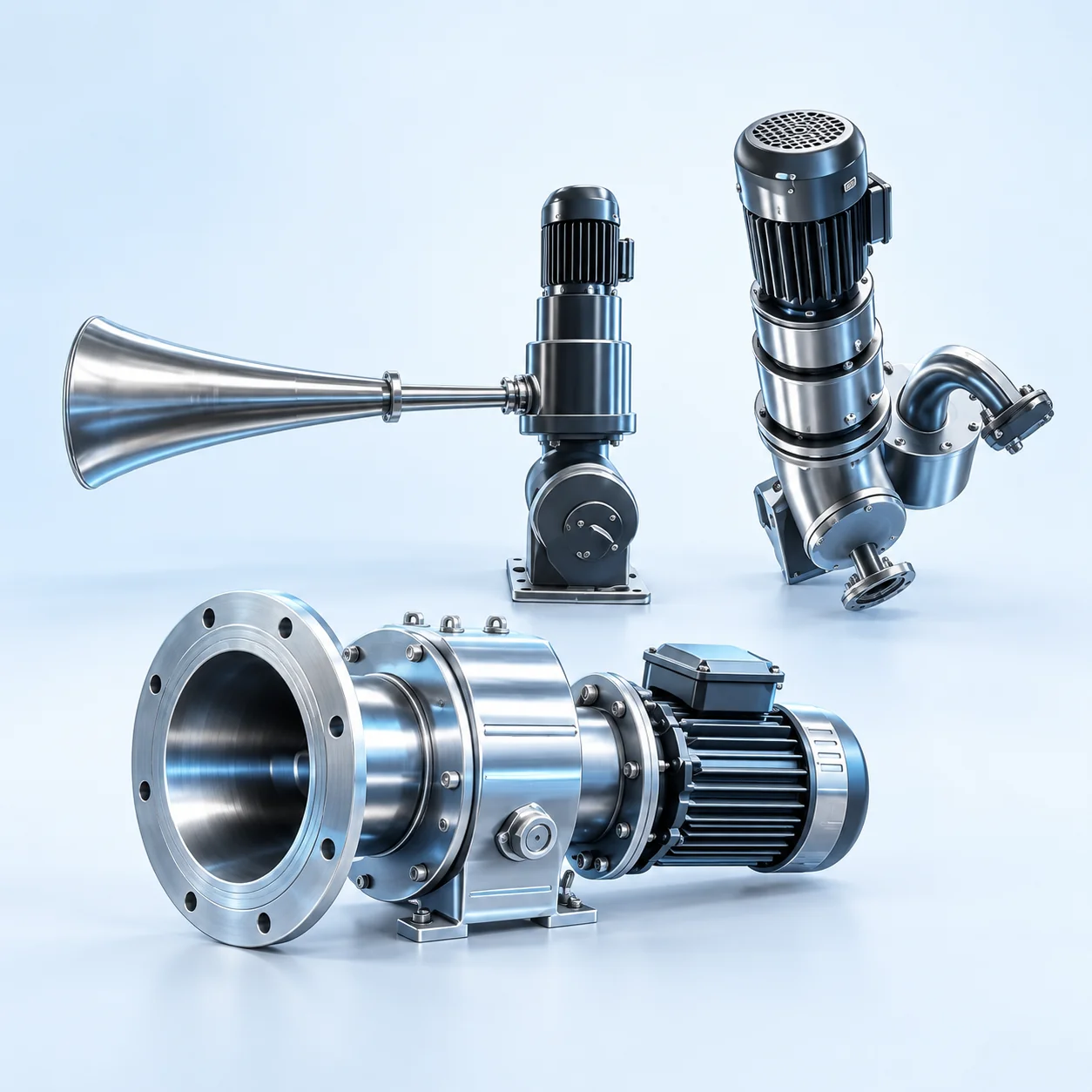

本页介绍系统原理与选型方向，具体型号、额定参数、供货范围及验收要求以项目技术协议为准。图为产品示意，不作为制造图或供货清单。
